Tag 3 - Geräusch-Dämmung auf der Bahn - Trittschall, Rasenteppich, Kork und Schaumstoff

Nachdem die alte Bahn abgerissen war, das Material im Baumarkt besorgt wurde, der Unterbau gezimmert und bereits die ersten Runden gedreht wurden, widme ich mich jetzt dem Thema Dämmung.

Hier mal die gängigen Aufbauszenarien und die erwartete Lautstärke. Alles schon selbst ausprobiert. Da der Begriff "Leise" bzw. "Laut" recht dehnbar ist, verwende ich einfach den Vergleich meiner verschiedener Aufbauvarianten.

Carrerabahn Lautstärke ohne Dämmung:

• Aufbau auf weichem Teppichboden: Leise
• Aufbau auf Parkett: Laut
• Aufbau auf OSB Platte auf Holzpodest: Laut
• Aufbau auf dünnen Sperrholz mit drunterliegen Leisten: Ein schöner Resonanzkörper: Drööööööhn!

Carrerabahn Lautstärke mit Dämmung

• Aufbau auf OSB Platte auf Kunstrasenteppich: Mittel
• Aufbau auf dünnen Sperrholz mit drunterliegen Verstärkungsleisten und Kunstrasenteppich: Mittel
• Aufbau auf OSB Platte auf Gehschalldämmung: Mittel

Fazit: Es geht doch nix über eine schöne Teppichrutscherbahn, wenn man leise fahren möchte. Der gute alte Flokatti schluckt einfach alles! Die negativen Aspekte wie Bücken, wackelige Konstruktion etc. lassen wir mal weg.

Mein Zielaufbau:

Die Bahn liegt auf einer 18 mm MDF Platte, die als Unterbau diverse Rahmenhölzer als Versteifungen hat bzw. auf Holzböcken aufliegen. Darauf soll dann die Trittschalldämmung kommen.

Rasenteppich kommt nicht in Frage, da ich Landschaftsbau machen möchte und ich das Zeug bei meinen früheren Versuchen nicht besonders überzeugend fand. Auch ein weicher Flokati Teppich scheidet aus. den beim befestigen der Platte erzeugt man sonst schnell Buckelpisten, da die Befestigung die Schiene zu sehr runterzieht oder alternativ bei loser Verschraubung ihren Zweck nicht erfüllt. Dämmen der Schiene von innen/unten ist ebenfalls so ne Sache, da man ne Menge schnippeln muss, Aussparungen für Zusatzeinspeisungen und Digitalkompontenen etc...

Also folgendes!

1. Die OSB Platte wird vollflächig mit Trittschall unterlegt. Das hat den Vorteil, dass Randstreifen und Sperrholzflächen (zwecks Bahn einlassen) ebenfalls auf Trittschall liegen. Der gesamte Aufbau hat eine erste Dämmung.
2. Optional: Die Schienen ebenfalls von innen mit Schaumstoff ausgelegt. Da die Schiene hohl ist, bildet sie einen eigenen Resonanzkörper und sollte gedämmt werden --> Mega Frickel Arbeit ohne Erfahrungswerte, deshalb erstmal verschoben.
3. Auffahrten etc: Erste Versuche haben bereits gezeigt, dass auch die Auffahrten gedämmt werden müssen, sonst hat man einen schönen Resonanzkörper. Am besten in die Auffahrten noch Verpackungsmaterial...

Risiken/ Aufwände:

Wenn die Schienen an die Bahn geschraubt werden, dann besteht die Gefahr, dass sie im Bereich der Schraube zu stark an die Platte gepresst wird und so eine Buckelpiste entsteht (je nach Dicke des Materials), deshalb scheidet ein dicker Teppich aus, der m.E. bezüglich Dämmung optimalst wäre.

Bei zu dünner Trittschalldämmung ist die Gefahr der Buckelpiste gering, dafür die Lautstärke höher.

Ich habe mich schlussendlich für eine dünne Gehschalldämmung mit 1,6 mm entschieden, da ich nicht allzu viel Spielraum bei Auffahrten, Kurven, Banking und beim Landschaftsbau  haben wollte.

Was ich gelernt habe, dass man zwischen Trittschalldämmung und Gehschalldämmung unterscheidet.

Trittschall ist also quasi das Geräusch unter dem "Parkett" und "Gehschall" das Geräusch im Raum.

Bei der von mir verwendeten Dämmung ist der Anteil von Gehschall deutlich höher als bei den Trittschalldämmungslastigeren Materialien. Tritt und Gehschall dämmen alle Unterlagen, die einen mehr, die anderen weniger.

Messergebnis ohne Dämmung:

Messergebnis mit Dämmung:

Der Geräuschpegel ist mit Dämmung also geringer als ohne Dämmung. Im Vergleich zu den oben gezeigten Aufbauszenarien ist der Pegel dennoch nur als "Mittel" zu beschreiben, denn wie geschrieben ist ein guter, weicher Teppich, die beste Geräuschdämmung

Tag 2 - Unterbau / Festaufbau für die Carrerabahn, Rahmenholz, OSB und Co.

Dies ist ein kurzer Post, in dem ich aber eine Menge Lesezeit in verschiedenen Foren verbracht habe und mich mit OSB Plattenstabilität beschäftigt habe.

Thematisch fasse ich den Post in den Tag 2 meines Neuaufbaus - Nach dem Abriss der alten Bahn und der Materialbesorgung im Baumarkt.

Die Rede ist vom Unterbau für die Carrerabahn. Ich zeige die nach meinen Recherchen gängigste Methode, um einen Festaufbau zu realisieren.

Was soll der Unterbau können:

Zwei Dinge:
A) Eine entsprechende Höhe haben, um sich nicht dauernd nach den Autos bücken zu müssen.
B) Er sollte begehbar sein, um beispielweise Dekoration aufubauen, Schienen zu verlegen und bei Reparaturen mal über die Bahn in die Ecke zu kommen. In der Regel ist die Gesamtplatte so groß, dass man nicht mal eben rüberlangen kann.
C) Auf dem Unterbau muss nicht getanzt werden. D.h. er soll eine schwere Person tragen können.
D) Kosten: Der Quadratmeter preis sollte ca. 20 Euro mit OSB, Rahmenholz und Schrauben nicht übersteigen. Ich kenne ganz andere Preise aus den Foren, die deutlich höher liegen. Bei der unten vorgestellten Lösung, komme ich aber auf diesen Preis. Verschnitt eingerechnet.

Disclaimer: Mein Unterbau (und der vieler Slotter Kollegen) würde niemals eine Bauabnahme/ TÜV oder ähnliches bekommen. Dafür sind die Anforderungen an OSB Belastung, Rahmenhölzer und Schrauben viel zu hoch. Für unseren Zweck gibt es also nur Erfahrungswerte.

Ihr solltet Euch immer bewusst sein, dass - egal welche Ausführung ihr wählt - das ganze Ding doch mal einkrachen "könnte". Mir ist zwar noch kein Fall bekannt, wo das passiert ist, aber der Schreck, wenn eine Platte mal richtig knarzt und knackt sollte nicht unerwähnt bleiben. Also besser unter der Bahn keine scharfen Sägen und Messer aufbewahren.

Nun aber zum Aufbau:

Es gilt die richtige Kombination aus OSB Plattenstärke, Bein - Lattenabstand und Durchmesser des Rahmenholzes zu finden.

OSB Platte 15 mm oder 18 mm: Diese Stärken haben sich auf den meisten Bahnen durchgesetzt. Es gibt Kollegen, die verwenden 12mm. Einigen reicht das aus, andere berichten von Durchbiegungen. Es gibt Kollegen, die verwenden 21mm und können Partys auf der Platte feiern. Nach meiner Recherche verwenden die meisten 15 mm. Ich selber habe 18 mm, da zum Zeitpunkt des Kaufs keine 15mm vorrätig waren und die Preisdifferenz überschaubar war. Im Nachhinein bin ich froh, denn das Teil fühlt sich sicher an.

Rahmenholz:
10 x 8 cm (bzw. 9,8 x 7,8) für die Querbalken. Am besten über die gesamte Länge der Bahn. Die Balken werden hochkant unter die OSB Platten geschraubt.
8 cm x 8 cm (bzw. 7,8 x 7,8) für die Beine.

An dieser Stelle werden einige wiedersprechen und andere Stärken empfehlen. Ich wiege 90 kg und bisher hat alles gehalten. Einfach mal in den Baumarkt gehen und sich die oben genannten Stärken angucken, das macht doch nen stabilen Eindruck.

Verbindung Beine/ Querbalken:
Balkenschuhe in entsprechender Größe. Gibt es preiswert ab 2 Euro das Stück.

Schrauben:
Torx Schrauben, ich hab 3,5 cm Länge für alle Holzverbindungen am Unterbau.

Verschraubung:
Jede OSB Platte sollte mit mindestens 8 Schrauben an die Querbalken geschraubt werden. (2x4)
Die OSB Platten stoßen auf den Querträgern aneinander.
Meine beiden Inseln haben keine Extra Füße unter den Querbalkenbalken...Ich vermeide es, die Inseln zu sehr zu belasten.  Der Rest ist betanzbar. Edit: Ich sehe gerade, auf der Zeichnung habe ich drei Fußbeine vergessen. Links oben die vier OSB Platten werden natürlich in der Mitte auchnochmal gestützt.

Kosten sparen:

Baumarktvergleich ( Bei mir OBI vs. Bauhaus waren ca. 10 Euro, bringt also nicht viel)
Sägerau vs. gehobeltes Rahmenholz: ca. 50%  Ersparnis bei den Rahmen und Beinen
Verschnitt sparen: Vorher überlegen, wieviel Beine ich aus einem Balken bzw. wieviel Rahmen ich aus einer Latte bekomme. Daraus dann die Länge der Balken/ Latten abwägen (Gibt es i.d.R Längen von 200, 250, 300 cm)

Meine Kosten:
OSB: 9 Platten ca. 64 Euro
Beine Balken: 16 Beine aus 2.50 Balken. Ca. 30 Euro
Querträger: 3 x 4m x 11.60= 40 Euro + 3 x 2.60m x 8.70 Euro = 26 Euro
Schrauben: 5 Euro
Balkenschuhe: 16 x 2.50 = 40 Euro


Zusammen ca. 204 Euro.

Ich hab lange kalkuliert und das ist m.E. die preiswerteste und stabilste Lösung die man hinbekommen kann. Bei ca. 10 Quadratmetern ist das ein Preis von 20,40 pro Quadratmeter.

Der Aufbau war relativ unkompliziert. Einziges Problem war mein abfallender Garagenboden, so das ich auf der einen Seite Beine in 75 cm Höhe habe, auf der anderen Seite von 68 cm Höhe. D.h. Wasserwaage, Wasserwaage und nochmals Wasserwaage.

Hab alles mit ner Makita Stichsäge geschnitten, ging einwandfrei und schnurgerade (ist allerdings auch ne gute Stichsäge. Im Baumarkt zusägen würde ich nicht machen, da der Raum dann doch ne andere Breite hat an der entscheidenden Stelle oder wie bei mir der schiefe Boden...
Akkuschrauber ist ebenfalls ne gute Idee, sonst schraubt man sich nen Wolf...
Die Balkenschuhe habe ich auf jeder Seite mit 1-2 Schrauben angebracht. Insgesamt habe ich sowieso ziemlich wenige Schrauben verbraucht, da mir das Konstrukt auch mit wenig Schrauben äußerst stabil erscheint.

Eine Seite lehnt an der Wand, hier habe ich den ersten Querbalken mit Blechwinkeln angebracht und exakt mit Wasserwaage in die waagerrechte, der Aufbau gestaltete sich so einfacher.

Natürlich hab ich Doof das fotografieren vergessen als der ganze Kram fertig war (wie blöd kann man sein....) aber ich werde die Tage mal drunterkrabbeln und zumindest von unten fotografieren...

Aber guckt Euch die Zeichnung gut an, da steckt ne Menge Arbeit drin, weil in den meisten Bauanleitungen entscheidende Details fehlen, die ich nochmals aufliste:

• Querträger und Holzbeine reichen aus. Je dicker der Querbalken, desto weniger Füße.
• OSB Platten stoßen mittig auf den Querträgern zusammen und werden jeweils (!) verschraubt.
• Herkömmliche OSB Platte von 2 meter Länge mit 4mindestens 4 Schrauben befestigen.
• Balkenschuhe (preiswert) um die Füße an den Querbalken zu befestigen.
• Achtung bei den Nut und Federn der OSB Platten, dass man richtig rum arbeitet.
• Kleiner Metallwinkel an der Wand erleichtern den Aufbau. Die Stabilität kommt aber durch die verschraubten OSB Platten auf den Querträgern.
• Gute Stichsäge reicht aus um die Balken zu sägen (langes Sägeblatt besorgen).
• Nur grob im Baumarkt vorsägen lassen mit Sicherheitsreserve. Wände und Böden können schonmal saukrumm sein.
• Akkuschrauber ist eigentlich ein "must have".

Tag 1 - im Baumarkt und Holz holen!

Heute heute ging es los. (Besser gesagt vor drei Wochen aber ich hatte noch keine Zeit den Blog zu aktualisieren).

Ich war im Baumarkt, um Material zu besorgen.  Vorher hatte ich mich im Forum eifrig informiert  wie ich denn am Besten den Unterbau gestalten könnte.

Und natürlich hatte ich auch meine geliebte alte Bahn am Tage vorher abgerissen.

Als Transportmittel für all die schweren Balken und Bretter kam ER wieder zum Einsatz: Ein Ford Galaxy Baujahr 2005. Mit diesem Auto habe ich schon so manche Heimwerker Schlacht geschlagen. Ob Umzug, Campingurlaub oder Möbeltransport, dieses Auto kann alles. Und heute dann die Königsdisziplin - das hatte ich bisher noch nicht gemacht - 4 m Balken transportieren!

Ich kann dieses Auto nicht oft genug loben, nachdem ich alle Sitze ausgebaut hatte, konnte ich an den Verankerungen der Sitze Zurrgurte befestigen und die Holzbalken bzw OSB-Platten sicher transportieren.

Baumarkt war wie immer - es dauerte natürlich ewig, denn man musste ja etwas umdisponieren weil der ein oder andere Balken nicht da war oder weil das ein oder andere Material sich nicht so darstellte, wie man es haben wollte.

Baumarkt Highlights:

Check: Beim Balken aus dem Regal heben fast den gesamten Holzstapel aufn Kopp bekommen.

Check: Hand aufgeschnitten als ich versucht habe, einen scharfkantigen Balkenschuh aus dem Regal zu nehmen

Check: Eine Stunde mit Schrauben zusammen suchen verbracht

Check: Eine halbe Stunde an der Kasse gestanden

Check: Als ich endlich dran war bemerkt, dass ich die Balken falsch herum im Auto festgezurrt hatte, sodass die Kassiererin den Strichcode nicht fand. Zum Glück musste ich nichts Auspacken sondern sie ist zum Regal gerannt und hat dort abgescannt.

Check: Beim nach Hause fahren - es war schon dunkel - ist mir fast einer hinten reingefahren, weil mein rotes Handtuch in der Dämmerung kaum zu sehen war

Check: Klamotten in die Garage geschleppt

Check: Dauer 5 Stunden

Check: Darauf erstmal ein Bier getrunken.

Material endlich in der Garage!

Mein Auto mit 4 Meter Balken, Geilomat!

Der erste Balken hängt an der Wand

Kleiner Winkel an der Wand, die Stabilität kommt aber durch die Füße, welche mit Balkenschuhen befestigt werde.

Hab natürlich keine Bilder vom fertigen Unterbau sondern musste direkt Schienen drauflegen :-)

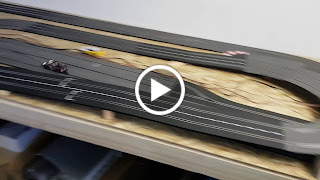

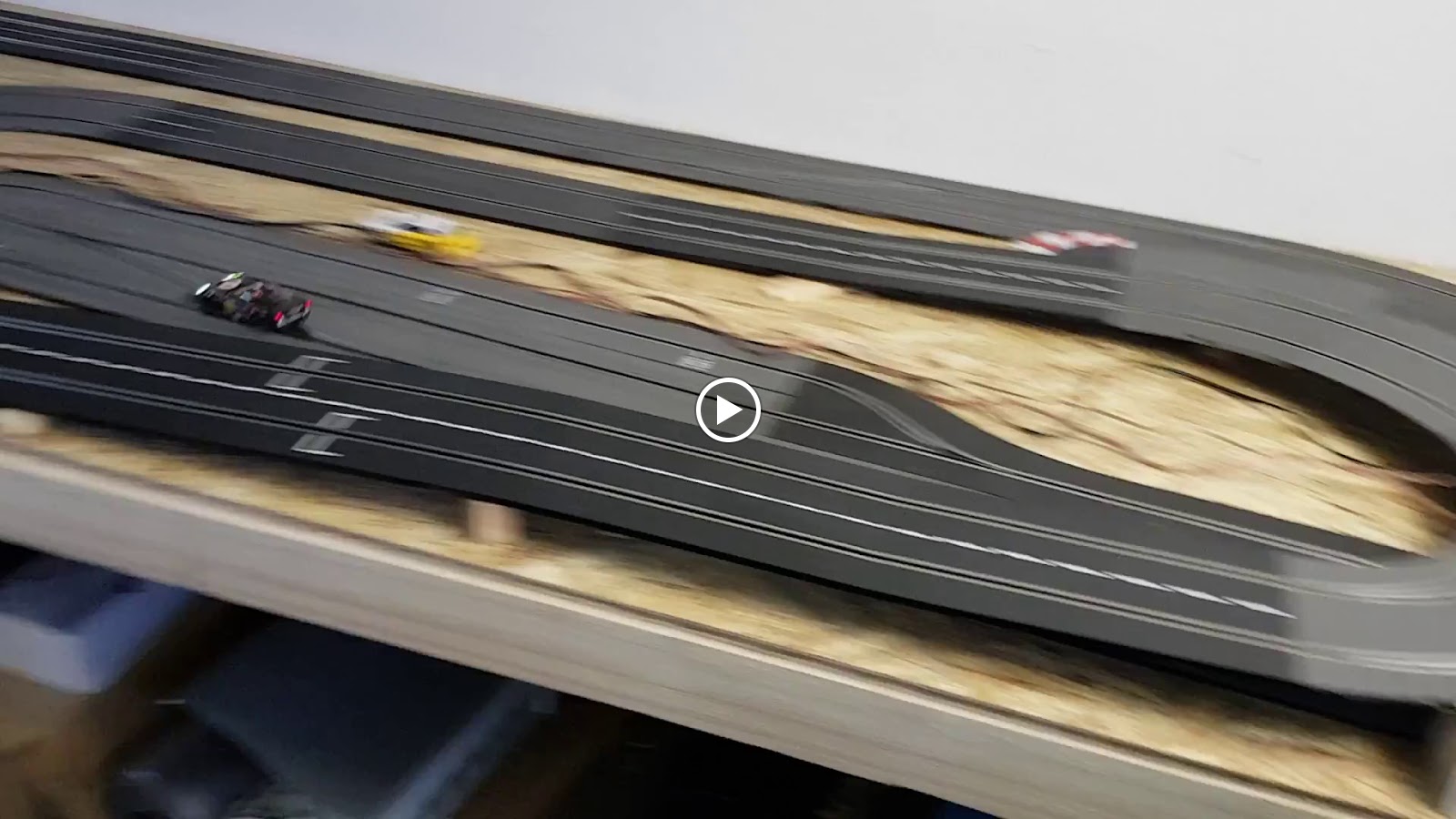

Yeah - läuft schon!

Tag 0 - Abbau der alten Bahn

Davor hatte ich Angst:

Meine schöne, alte Bahn, in die ich so viel Zeit und Liebe gesteckt habe, abzureißen.

Leider fanden sich im Forum und auf Ebay Kleinanzeigen keinen Interessenten, die bereit waren, den Gebrauchtwert von Schienenmaterial und Digitalkomponenten zu bezahlen. Also beschloss ich alles auseinanderzubauen und wiederzuverwenden. Jetzt habe ich Unmengen an Sperrholz, Leisten, Felsen aus Styropor, Waldstücken etc....mal sehen, ob ich es verwenden kann.

Aber im Nachgang war ich froh, denn beim Auseinanderbauen bemerkte ich doch, dass die Anlage meinen Ansprüchen nicht mehr gewachsen war.
Sie war ja zum Zusammenstecken konzipiert und dementsprechend leicht bzw. unstabil - je nach Blickwinkel. Zudem gefiel mir die Streckenführung nicht mehr und ich wollte ein paar Meter mehr Schiene. Die Bahn hat mich jedoch extrem weiter gebracht, da ich einiges über:

- Schienen streichen
- Zeitmessung und digitale Komponenten
- Landschaftsbau

gelernt habe. Nicht nur theoretisch, wie man das sonst so macht, indem man sich youtube videos reinzieht. Sondern einfach mal gemacht und verschiedene Techniken ausprobiert.

- Wie befestige ich Schienen
- Wie gestalte ich Auffahrten, Tunneleinfahrten
- Wie "verlege ich Rasen" elektrostatisch
- Wie mache ich Mauern und Gebäude aus Depron.
- Zusatzeinspeisung
- Lichtverkabelung
- Boxengassengestaltung
- Flutlicht
- Dunlop Turm mit einem Display und Zeitanzeige ausgestattet
- Welche Arten von fertigen Bäumen gibt es...
- Fangzäune, Leitplanken und Boxenmauern

Es gibt unzählige Möglichkeiten, die Dinge zu realisieren und jede hat Ihre Berechtigung. Abhängig von Detailverliebtheit des Modellbauers, Geldbeutel, Zeitaufwand kann man sich hier auf die ein oder andere Art austoben.
Ich muss gestehen, bei mir geht der Trend mit zunehmenden Alter dahin, viele Sachen zu kaufen und nicht selber zu machen:
Früher habe ich in analogen Zeiten meine Zeitmessung mittels Gabellichtschranken selber auf Platine gelötet. Heute kaufe ich Cockpit XP mit allem möglichen Zusatzkram und Startampel....
Bäume wurden damals irgendwie selbst gedremelt, heute gibt es viele fertige und unfassbar geile Sachen in der entsprechenden Größe. Das gleiche gilt für Tribünen, Kleinteile. Dank 3D Fräsen und Schnitttechnik gibt es zu vernünftigen Preisen fast alles, wo man früher einen Monat dran gebaut hat.
Auch bei den Fahrzeugen habe ich etwas umgestellt. Waren früher maximal ein neuer Satz Orthmann Reifen das Maß meiner Carrera Dinge, so habe ich jetzt meinen Fuhrpark auf Hinterachskit von Umpfi mit Supertires umgestellt.

Was mir am meisten in den letzten Jahren gefallen hat, sind Funkregler von Carrera (nicht die ollen Infrarot Teile, sondern die 2,4 GHZ Dinger). Das damit nicht schon viel früher jemand Geld verdient hat...
Aber auch mit den digitalen Spielereien habe ich mich mit der Zeit angefreundet. Ich nutze die Tankfunktion an der Boxengasse, eine Checklane zur Zwischenzeitmessung und neuerdings auch Antikollisionsweichen.
Das einzige, was m.E. noch nicht so richtig funktioniert, sind die Carrera Weichen für Überholvorgänge. M.E. sind Überholvorgänge auf den bestehenden Weichen mehr als schwierig, da die Weichen auf langen Gerade einfach zu abrupt wechseln, in der Kurve als Ideallinie kaum was taugen und falls doch eine Ideallinie vorliegt, auch vom vorherfahrenden genutzt werden. Zudem ist es sauschwer  - zumindest für mich - eine gute Performance hinzulegen und im richtigen Moment auch noch den Weichenknopf zu finden.

Der Abbau der alten Bahn

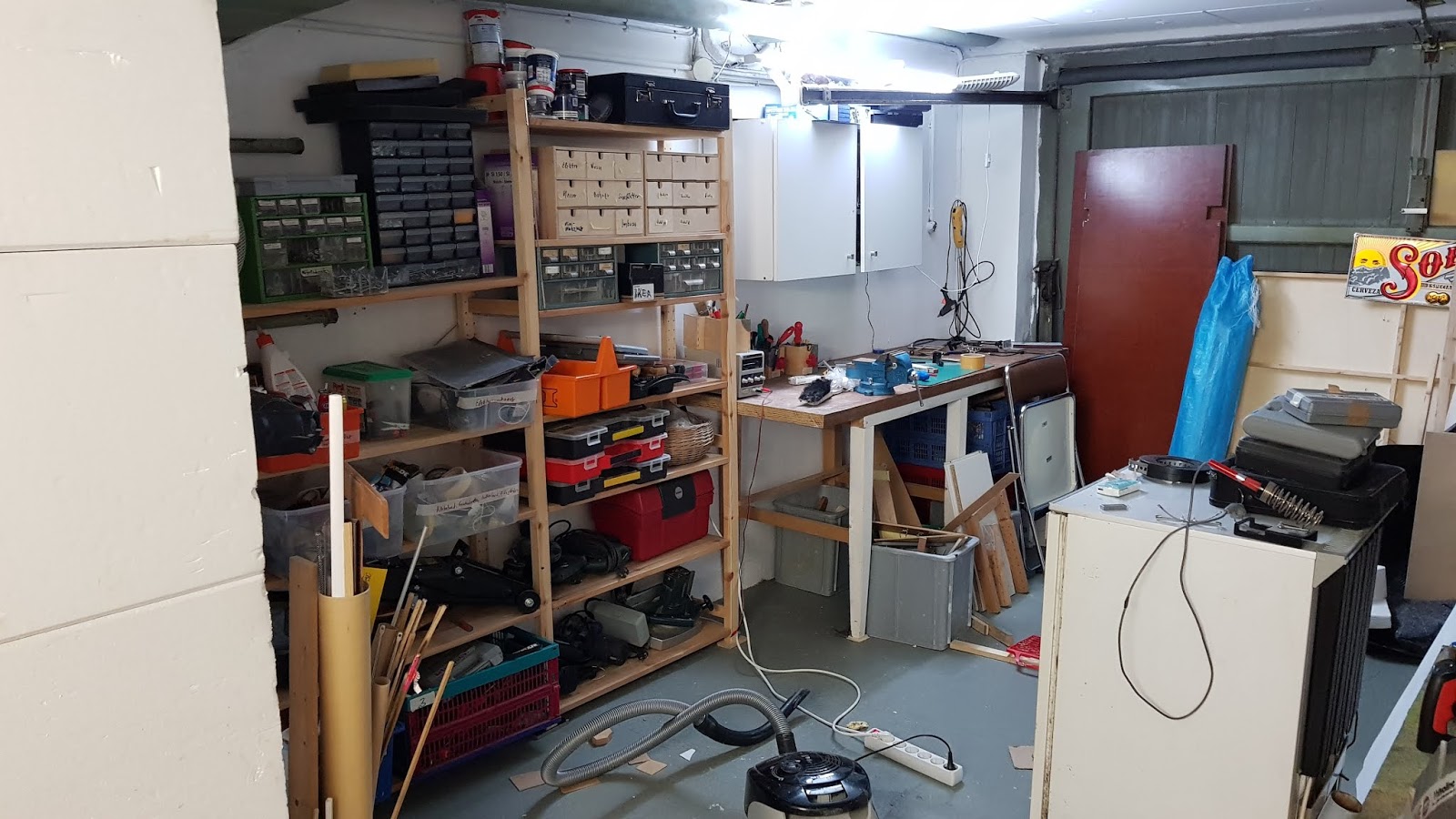

Die Reste meiner alten Bahn

Zwischenstand ...
